3D сварочный стол нужен не для каждой сварочной операции. Если участок выполняет простые ремонтные работы, прихватывает одиночные детали или собирает изделия без строгой геометрии, обычной ровной поверхности может быть достаточно. Но как только появляются пространственные конструкции, кронштейны с несколькими плоскостями, рамные узлы, корпуса, основания и изделия с повторяемыми размерами, требования к рабочему месту меняются.
Главное отличие 3D-стола — не только в наличии отверстий на столешнице. Его ценность в том, что детали можно базировать, фиксировать и проверять сразу в нескольких плоскостях. Модульная сетка отверстий на рабочей поверхности и боковых стенках позволяет устанавливать упоры, угольники, зажимы, призмы и адаптеры в предсказуемых точках. Благодаря этому сварщик меньше работает «на глаз» и больше опирается на повторяемую схему сборки.
Что означает 3D в сварочном столе
В названии 3D-сварочного стола обычно подразумевается возможность работать не только по горизонтальной плоскости, но и по вертикальным или боковым поверхностям. У такого стола отверстия располагаются на столешнице и на боковых стенках. За счёт этого оснастку можно ставить сверху, сбоку, под углом, на вертикальной плоскости или в комбинированной схеме.
Для плоских деталей это может казаться избыточным. Но для пространственных конструкций такая возможность становится важной. Например, при сборке кронштейна нужно удержать основание, вертикальную стенку, косынку и посадочную пластину. Если есть только плоская поверхность, часть элементов приходится выставлять вручную. Если есть боковые плоскости и модульная сетка, их можно базировать через угольники и упоры.
Где модульная сетка отверстий даёт максимальную пользу
Модульная сетка отверстий окупается там, где детали нужно часто фиксировать в одинаковых позициях. Это серийные и мелкосерийные изделия, кронштейны, рамы, каркасы, опорные элементы, сварные корпуса, элементы ограждений, стойки, основания под оборудование и узлы с несколькими точками крепления.
Если изделие каждый раз собирается по одной схеме, отверстия позволяют быстро вернуть упоры и зажимы в нужные позиции. Сварщик не тратит время на разметку и измерение каждого элемента. Он укладывает заготовки в подготовленную схему, фиксирует их, выполняет прихватку и переходит к следующей детали.
Особенно заметна польза на изделиях, где важно выдерживать углы, параллельность, высоту и расстояние между отверстиями. При ручной сборке такие параметры требуют постоянного контроля. На 3D-столе часть контроля переносится в оснастку: если базовые элементы стоят правильно, каждая новая заготовка занимает одно и то же положение.
Сборка кронштейнов и деталей с несколькими плоскостями
Кронштейны часто выглядят простыми только на чертеже. На практике они могут включать основание, вертикальную пластину, ребро жёсткости, втулку, трубу, косынку или площадку под крепёж. Ошибка в угле или смещение одной плоскости приводит к тому, что кронштейн не попадает в ответную деталь или требует доработки при монтаже.
На обычном столе такие элементы приходится выставлять угольниками и струбцинами, а иногда удерживать вручную до прихватки. На 3D-столе можно задать несколько баз: основание прижать к столешнице, вертикальную часть выставить по угольнику, ребро ограничить упором, а высоту проверить через оснастку. Это ускоряет сборку и уменьшает вероятность перекоса.
Рамы, каркасы и пространственные конструкции
При сборке рам и каркасов важны диагонали, прямые углы, параллельность сторон и плоскостность. Даже небольшое отклонение в начале сборки может усилиться после сварки. Чем больше габарит конструкции, тем выше риск накопления ошибок.

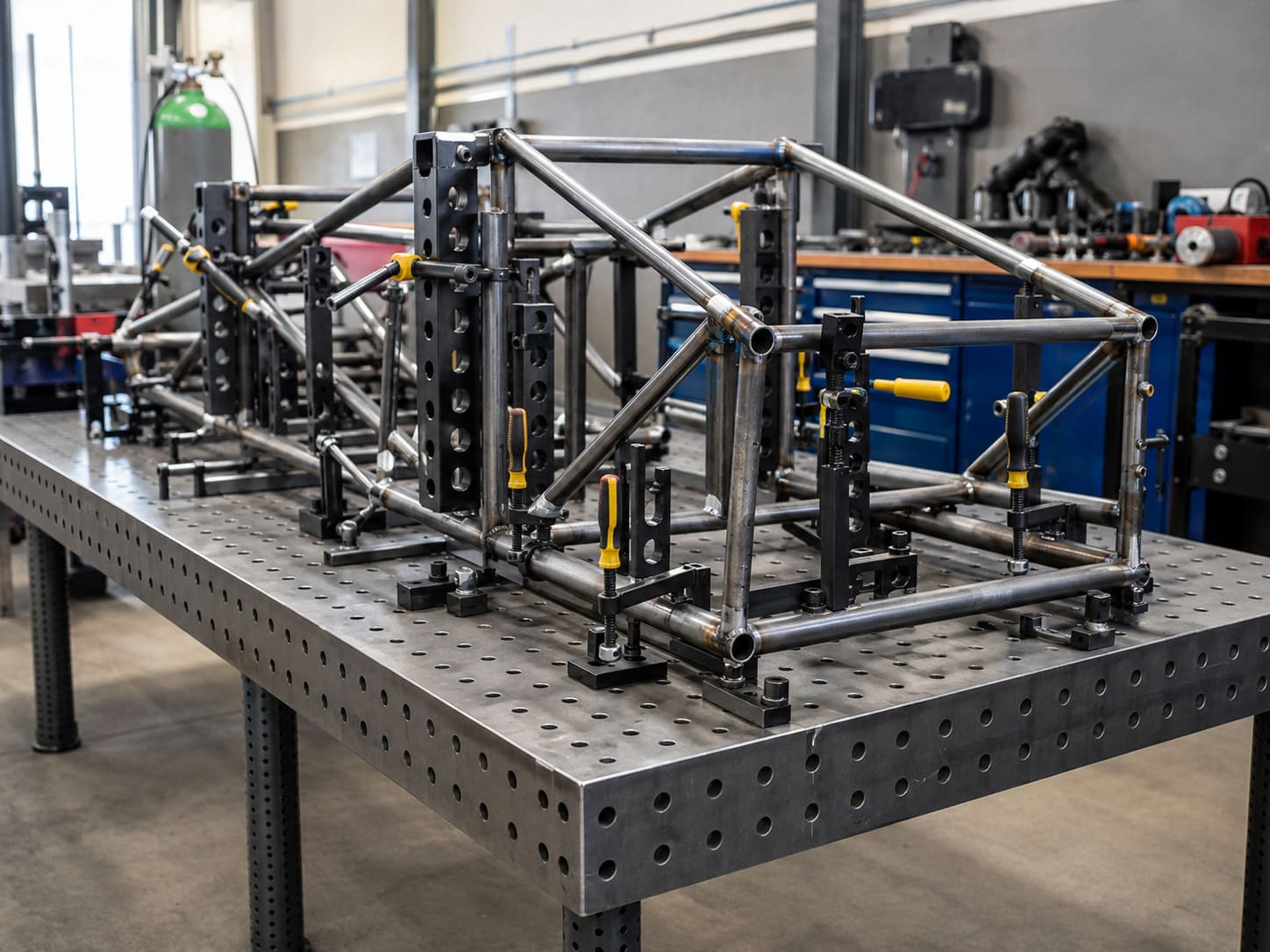

3D-сварочный стол помогает задать базовую плоскость и фиксировать элементы в нужных точках. Упоры удерживают трубы или профили по длине и ширине, угольники помогают сохранить прямой угол, зажимы прижимают детали к поверхности, а боковые стенки дают возможность фиксировать вертикальные элементы.
Корпуса и сварные оболочки
Сварные корпуса требуют аккуратной геометрии: панели должны сходиться по кромкам, отверстия — совпадать с ответными деталями, крышки — садиться без перекоса, а внутренние элементы — вставать на свои места. Если корпус собирается вручную без стабильной базы, после сварки могут появиться перекосы, зазоры и проблемы на последующей сборке.
3D-стол помогает удерживать стенки корпуса в правильном положении до прихватки. Боковые плоскости и угольники позволяют задавать прямые углы, упоры ограничивают смещение панелей, а зажимы фиксируют детали без лишней подгонки. Это особенно полезно, если корпус повторяется серией или имеет несколько типоразмеров.
Когда 3D-стол окупается быстрее
Окупаемость 3D сварочного стола появляется не из-за самой модульной сетки, а из-за сокращения времени на операции вокруг сварки. Меньше разметки, меньше ручной подгонки, меньше самодельных приспособлений, быстрее выставление заготовок, проще контроль повторяемости. Всё это снижает трудоёмкость партии.
3D-стол быстрее окупается на участках, где есть повторяемые изделия, частая переналадка, сложные кронштейны, пространственные рамы, корпуса или узлы с несколькими плоскостями. Если каждая деталь требует долгого выставления, а после сварки регулярно появляются отклонения, модульная система может дать заметный эффект.
Когда достаточно обычного сварочного стола
3D-стол не всегда нужен. Если производство выполняет простые плоские изделия, ремонтные работы, единичные заказы без повторяемости или сборку деталей, которые не требуют фиксации в нескольких плоскостях, обычный сварочный стол может быть рациональнее.
Также нет смысла переплачивать за модульность, если участок не планирует использовать оснастку. 3D-система раскрывается только тогда, когда есть упоры, зажимы, угольники, призмы и понятная схема их применения. Без оснастки даже дорогой стол превращается в перфорированную рабочую поверхность.
Оснастка: без неё модульность не работает
Модульная сетка отверстий сама по себе не фиксирует детали. Для работы нужны элементы оснастки: упоры, угольники, зажимы, болты, призмы, адаптеры, дистанционные элементы, вертикальные стойки и быстрозажимные устройства. Именно они превращают отверстия в систему базирования.
Для рам и каркасов важны упоры, угольники и мощные зажимы. Для трубных конструкций нужны призмы. Для корпусов и пространственных узлов — вертикальные элементы, боковые фиксаторы и угольники большой высоты. Для мелких кронштейнов полезны компактные упоры и зажимы, которые быстро переставляются.
Шаг сетки и совместимость крепления
Шаг и диаметр отверстий влияют на то, насколько удобно будет устанавливать оснастку. Чем лучше сетка соответствует типовым деталям, тем быстрее выполняется наладка. Если отверстия расположены неудобно относительно размеров заготовок, приходится использовать переходники, дополнительные планки или временные решения.
Также стоит оценить наличие отверстий на боковых стенках. Для настоящей 3D-сборки они часто важнее, чем кажется. Именно боковые поверхности позволяют фиксировать детали вертикально, собирать объёмные узлы и использовать стол как пространственную систему, а не только как плоскую платформу.
Жёсткость и плоскостность 3D-стола
У 3D-стола жёсткость особенно важна, потому что он часто используется для сложных и нагруженных сборок. На него действуют вес заготовок, усилия зажимов, боковые нагрузки от вертикальной фиксации и тепловые деформации при сварке. Если конструкция стола слабая, модульная сетка не даст ожидаемой точности.
Плоскостность столешницы влияет на базирование деталей. Если поверхность нестабильна, элементы будут занимать разные положения, а партия начнёт «плавать» по размерам. Для пространственных изделий это критично: ошибка в одной плоскости может привести к перекосу всего узла.
Переналадка и организация рабочего места
Одна из сильных сторон 3D-стола — быстрая переналадка. Но она работает только при правильной организации участка. Если зажимы лежат в разных местах, угольники ищут по цеху, а схемы установки не зафиксированы, даже хороший стол не даст нужной скорости.
Для повторяемых изделий полезно вести карты наладки: какие отверстия используются, где стоят упоры, какие зажимы применяются, какие размеры контролируются после прихватки. Это снижает зависимость от конкретного сварщика и делает процесс понятным для смены или нового сотрудника.
Типовые ошибки при выборе 3D сварочного стола
Первая ошибка — покупать 3D-стол только из-за названия, не понимая, какие изделия будут на нём собираться. Если боковые плоскости и модульная сетка не используются, часть возможностей останется невостребованной.
Вторая ошибка — выбирать стол только по размеру. Большая рабочая поверхность не заменяет жёсткость, плоскостность и удобную систему отверстий. Третья ошибка — экономить на оснастке. Без достаточного набора упоров, зажимов и угольников 3D-стол не будет полноценной системой сборки.
Четвёртая ошибка — не учитывать переналадку. Если производство часто меняет изделия, важно заранее продумать, как быстро переставлять оснастку и фиксировать повторяемые схемы. Пятая ошибка — забывать о доступе к швам. Деталь можно хорошо зажать, но если сварщику неудобно работать, сборка всё равно будет медленной.
Как понять, стоит ли покупать 3D сварочный стол
Перед покупкой полезно разобрать типовые изделия. Сколько в них плоскостей? Есть ли вертикальные элементы? Нужно ли удерживать детали под прямым углом? Требуется ли повторять геометрию в партии? Как часто участок переналаживается? Сколько времени сейчас уходит на выставление и проверку размеров?
Если большая часть времени тратится на ручное базирование, изготовление временных шаблонов, проверку диагоналей и исправление перекосов, 3D-стол может дать заметную экономию. Когда производство планирует купить 3D сварочный стол, важно заранее сопоставить его возможности с реальными изделиями, схемами фиксации, доступной оснасткой и требованиями к переналадке.
Важно сравнивать не только стоимость оборудования, но и стоимость процесса. В неё входят время сварщика, трудоёмкость наладки, брак, доработка, хранение шаблонов и задержки между партиями. Именно здесь модульная сетка отверстий начинает окупаться.
Итог: 3D-стол окупается там, где нужна повторяемая сложная геометрия
3D сварочный стол — это инструмент для производств, где детали нужно фиксировать не только на плоскости, но и в пространстве. Его сильная сторона — модульная сетка отверстий, работа с боковыми плоскостями, быстрая установка оснастки и возможность повторять сборку сложных изделий без постоянной ручной подгонки.
Он особенно полезен для кронштейнов, рам, корпусов, пространственных узлов, мелкосерийных партий и изделий с несколькими базовыми плоскостями. Но эффективность появляется только тогда, когда стол подобран под реальные задачи, оснащён нужными упорами и зажимами, а участок организован под быструю переналадку.
Если производство регулярно сталкивается со сложными сборками, требованиями к повторяемости и потерями времени на выставление деталей, 3D-стол становится не просто рабочей поверхностью, а частью технологической системы. Именно в таких условиях модульная сетка отверстий начинает окупаться.
