Навесные вентилируемые фасады (НВФ) с облицовкой натуральным или искусственным камнем остаются одним из наиболее долговечных и архитектурно выразительных решений в современном строительстве. Однако каменная облицовка обладает значительным собственным весом (от 40 до 90 кг/м² при толщине плиты 20–30 мм), что предъявляет повышенные требования к производству каменных работ, детализации узлов и расчёту эксплуатационных нагрузок.
Подсистема: материалы и конфигурация

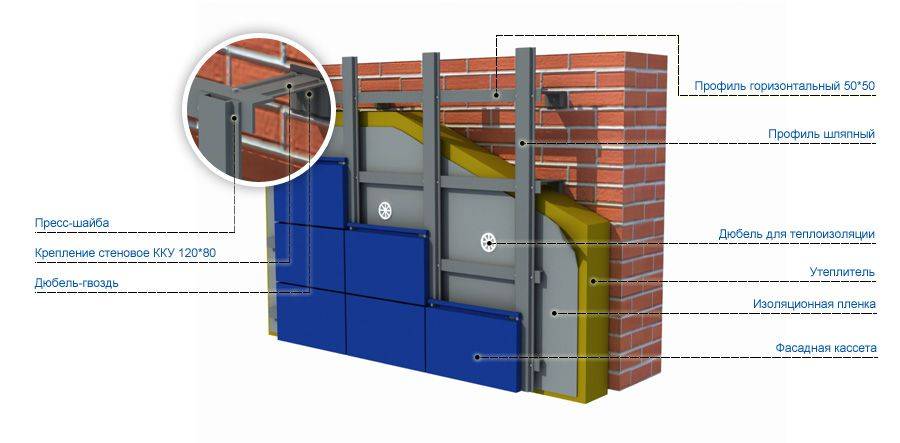

Основу системы составляет металлический каркас, включающий кронштейны, вертикальные и горизонтальные профили. Выбор материала определяется этажностью и условиями эксплуатации: для зданий до 30 м применяют оцинкованную сталь с полимерным покрытием, для высотных объектов и агрессивных сред — алюминиевые сплавы или нержавеющую сталь марки AISI 304/316. Кронштейны крепятся к несущему основанию анкерными дюбелями через терморазрывные прокладки из паронита или полимерных эластомеров. Это исключает образование мостиков холода и позволяет компенсировать отклонения базовой стены до ±15 мм.
Узлы крепления и компенсация деформаций
Каменные плиты фиксируют открытым способом (видимые кляммеры) или скрытым (через пропилы, засверловку или undercut-анкеры на тыльной стороне). Скрытый монтаж обеспечивает монолитный внешний вид и защищает крепёж от атмосферного воздействия. Между плитами обязательно оставляют температурно-деформационные швы шириной 6–10 мм, заполняемые эластичным полиуретановым герметиком. Поверх базальтового утеплителя (плотностью 80–110 кг/м³) монтируется ветрозащитная диффузионная мембрана, предотвращающая выдувание волокон и сохраняющая паропроницаемость конструкции. Вентилируемый зазор шириной 40–60 мм обеспечивает естественный отвод влаги и предотвращает перегрев облицовки в летний период.
Ветровые нагрузки: расчёт и распределение
Ветровое давление является критическим эксплуатационным фактором для НВФ. Расчёт выполняют согласно СП 20.13330 «Нагрузки и воздействия», учитывая ветровой район, высоту здания, тип местности и аэродинамические коэффициенты. Нагрузка передаётся по цепи: облицовка → крепёжный элемент → профиль → кронштейн → анкерное крепление в стену. Для каменной отделки нормативный коэффициент запаса прочности подсистемы принимается не менее 2,5. Шаг кронштейнов и сечение профилей определяются расчётом на изгиб, срез и вырыв.
Контроль качества и эксплуатация
Долговечность системы напрямую зависит от соблюдения технологии монтажа. На каждом этапе проводится инструментальный контроль: проверка момента затяжки анкеров, отклонения плоскости (не более 3 мм на 2 м), целостности мембраны и герметичности швов.
Вентилируемый фасад с каменной облицовкой — это сложная инженерная конструкция, где эстетика неразрывно связана с прочностью и безопасностью. Грамотный подбор подсистемы, точный расчёт ветровых нагрузок и безупречная реализация узлов примыкания позволяют создать надёжный, энергоэффективный и архитектурно выразительный облик здания. Игнорирование расчётных параметров или экономия на крепёжных элементах неизбежно ведёт к деформациям и аварийным ситуациям, тогда как профессиональный подход гарантирует стабильную эксплуатацию на десятилетия вперёд.
