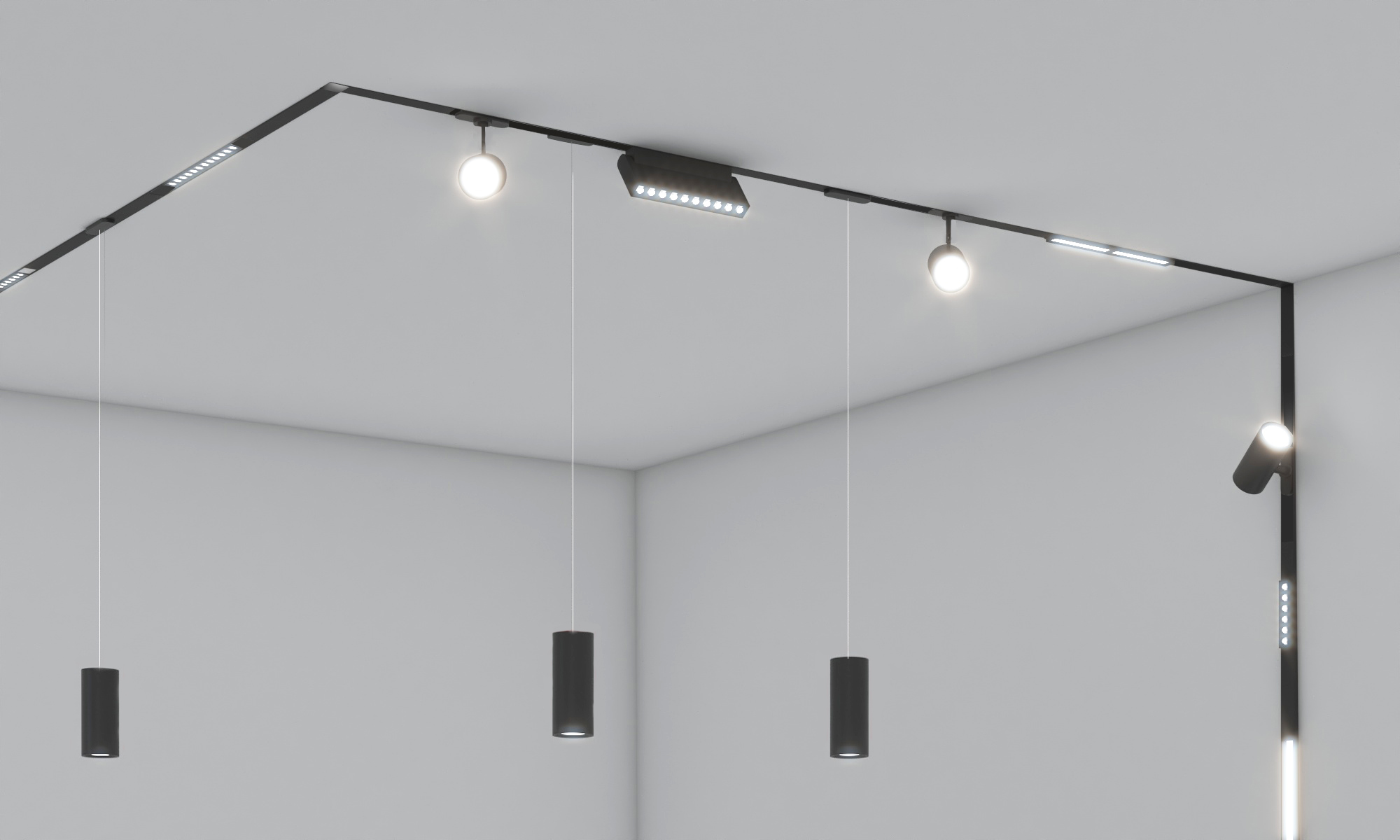

Магнитная трековая система для квартиры: гибкое освещение без лишних проводов
Здравствуйте дорогие друзья. Меня зовут Максим, я занимаюсь светодиодным освещением квартир, офисов и торговых помещений в компании ULIGHT уже больше восьми лет. В этой статье я расскажу о магнитных трековых системах — технологии, которая, по моему мнению, сейчас кардинально меняет подход к организации интерьерного освещения.
Что такое магнитная трековая система и как это работает
Сегодня затронем тему, которая давно перестала быть уделом только коммерческих объектов. Суть в том, что магнитный трек — это низковольтная шина питания, как правило 48 вольт постоянного тока, встроенная в алюминиевый профиль. Светильники крепятся к треку не механическими зажимами, а через магнитный контакт с встроенными токопроводящими пластинами. Вот и вся «магия» — никаких винтов, никаких разъёмов с фиксаторами.
На первом этапе нужно разобраться, чем принципиально такая архитектура отличается от классического однофазного или трёхфазного трека. Традиционный трек работает от 220 В переменного тока, и для перестановки светильника нужно обесточить линию. В магнитной системе напряжение 48 В DC — это безопасное сверхнизкое напряжение (SELV по классификации IEC 60364), то есть прикосновение к токоведущим пластинам не несёт угрозы поражения током. Соответственно, светильники можно переставлять в любую точку трека прямо под напряжением, не выключая питание.
Дело в том, что понижение до 48 В обеспечивает встроенный в систему драйвер — источник питания с постоянным выходным напряжением, преобразующий сетевые 220 В. Мы используем в проектах блоки питания с коэффициентом мощности PFC не ниже 0,95 и КПД от 88%, это отличные параметры для встроенных решений.
Почему магнитный трек — очень актуальная тема для квартиры
В большинстве случаев, когда ко мне приходит клиент с задачей «сделать свет в гостиной», выясняется одно и то же: человек хочет гибкость. Сегодня диван стоит у одной стены, через год — у другой. Картина переехала, акцент сместился. Классическая точечная система вмурована в потолок намертво, и любое перемещение — это штробление, замена кабеля, ремонт. Так вот, магнитный трек решает этот вопрос структурно, а не косметически.
Трек монтируется в потолок раз и навсегда — в штукатурный слой, в гипсокартонный короб или накладным способом на поверхность. Кабельная разводка делается один раз: от щитка тянется силовой кабель ВВГнг-LS с сечением жилы, рассчитанным под суммарную нагрузку, подключается блок питания, а дальше по треку идёт уже низковольтный постоянный ток. Опять же — никаких дополнительных проводов при смене конфигурации светильников.
Типы светильников и их применение в жилых интерьерах
Разберём самые актуальные варианты. В магнитный трек можно поставить несколько категорий приборов: споты направленного света, линейные светильники, подвесные пендант-модули и даже встроенные гибкие LED-ленты в специальном профиле. Вот, дальше подробнее о каждом.
Направленные споты — это основной рабочий элемент. Угол раскрытия светового пучка варьируется от 15° (узконаправленный акцент на картину или скульптуру) до 60° (мягкое рассеянное освещение зоны). На практике для гостиной комбинация 24° и 36° даёт наиболее сбалансированный результат.
Линейные модули длиной от 300 до 1200 мм используются над рабочими зонами или кухонной столешницей. По сути, это та же LED-полоса, но в жёстком корпусе с магнитным основанием — никакого отдельного профиля монтировать не нужно. Индекс цветопередачи Ra у качественных решений составляет 90 и выше, что критично для кухни и рабочего кабинета.
Пендант-модули — подвесные элементы на кабеле разной длины — фиксируются к треку через тот же магнитный адаптер. Это один из самых эффективных способов организовать декоративный свет над обеденным столом без сверления дополнительных отверстий в потолке.
Технические нюансы монтажа: стоит заранее разобрать
Здесь такой момент: нагрузочная способность трека ограничена сечением встроенных токопроводящих шин. Стандартный профиль шириной 16 мм рассчитан на ток до 10–12 А, то есть суммарная мощность подключённых приборов не должна превышать примерно 480–576 Вт на секцию. Скорее всего, для одной комнаты это ограничение никогда не будет достигнуто — типовой жилой проект укладывается в 150–200 Вт на помещение.
Важный технический момент — соединение секций. Треки соединяются угловыми, Т-образными или торцевыми коннекторами. В принципе, конфигурацию можно формировать любую: прямую, Г-образную, П-образную, замкнутый прямоугольник. Коннекторы обеспечивают как механическое соединение профилей, так и электрический транзит тока между секциями.
Диммирование — отдельная тема. Не рекомендую использовать фазовые диммеры (ведущий или ведомый фронт), рассчитанные на 220 В, в связке с магнитным треком: они работают с переменным током, а здесь — постоянный после преобразователя. Для регулировки яркости нужен либо PWM-диммер на стороне 48 В, либо блок питания с аналоговым входом 0–10 В, либо DALI-совместимый драйвер, если проект предполагает умный дом.
Сравнение с классическими решениями: рассмотрим, что работало ранее
Лично я ставил точечные светильники в потолок тысячами штук — это рабочий, проверенный инструмент. Но у него есть структурное ограничение: каждое отверстие в потолке — это постоянное место, и никуда его не сдвинешь. Трёхфазный трек даёт больше гибкости, но 220 В на шинах — это всё-таки требование к изоляции, и перестановка светильников под напряжением там недопустима.
Магнитная система — сейчас это самый передовой подход именно потому, что снимает сразу несколько противоречий: безопасность низкого напряжения плюс удобство мгновенной перестановки плюс чистый потолок без видимых проводов. Это работает даже там, где заказчик сомневается — стоит ли вообще делать трек в квартире, а не классические люстры.
Что в итоге
Резюмируем. Магнитная трековая система для квартиры — это не маркетинговый тренд, а инженерно обоснованное решение, которое объединяет безопасность SELV-класса, эксплуатационную гибкость и минималистичную эстетику. На первом этапе проектирования важно правильно рассчитать нагрузку, выбрать тип блока питания с учётом диммирования и определить конфигурацию трека под планировку помещения. В принципе, при грамотном подходе удаётся достигать классных результатов даже в небольших квартирах с нестандартными потолками.
Если вы занимаетесь ремонтом или просто хотите обновить свет — рекомендую рассматривать магнитный трек как полноценную альтернативу точечным светильникам. Общие рекомендации: не экономить на блоке питания, выбирать профиль с алюминиевым радиатором для отвода тепла и закладывать 20–30% запас по мощности относительно расчётной нагрузки.
Вместо заключения
Можно ли установить магнитный трек в уже готовый потолок из гипсокартона?
Да, можно. Для этого существует накладной вариант профиля, который крепится к поверхности потолка без штробления. Кабель питания подводится через отдельное отверстие или прячется в кабель-канал. Это немного менее аккуратно, чем встроенный монтаж, но вполне реализуемо в рамках уже готового ремонта.
Насколько сложно переставить светильник на треке?
Это занимает буквально несколько секунд. Прибор снимается лёгким поворотом или прямым отрывом в зависимости от конструкции адаптера, и фиксируется магнитом в любом другом месте трека. Отключать питание при этом не требуется — напряжение 48 В DC безопасно для этой операции.
Совместимы ли светильники разных производителей с одним треком?
В большинстве случаев — нет. Магнитные треки не стандартизированы так, как, например, однофазные треки с разъёмом типа H. Ширина профиля, расположение токопроводящих пластин и полярность у разных производителей различаются. Соответственно, светильники и трек нужно выбирать из одной линейки или заранее проверять совместимость.
Что делать, если нужно диммировать несколько зон независимо?
Для этого под каждую зону устанавливается отдельный блок питания с поддержкой диммирования — аналоговый вход 0–10 В или DALI-интерфейс. Треки зон подключаются к разным блокам питания, и каждый регулируется независимо. Это стандартная практика в проектах с умным домом.
Какой срок службы у магнитных трековых светильников?
LED-источник в светильнике при номинальных условиях эксплуатации рассчитан на 30 000–50 000 часов до снижения светового потока до уровня L70 (то есть до 70% от начального). При шести часах горения в сутки это более 13 лет. Сам трек и блок питания при нормальной тепловой нагрузке служат сопоставимый срок.
